Lajes Alveolares:

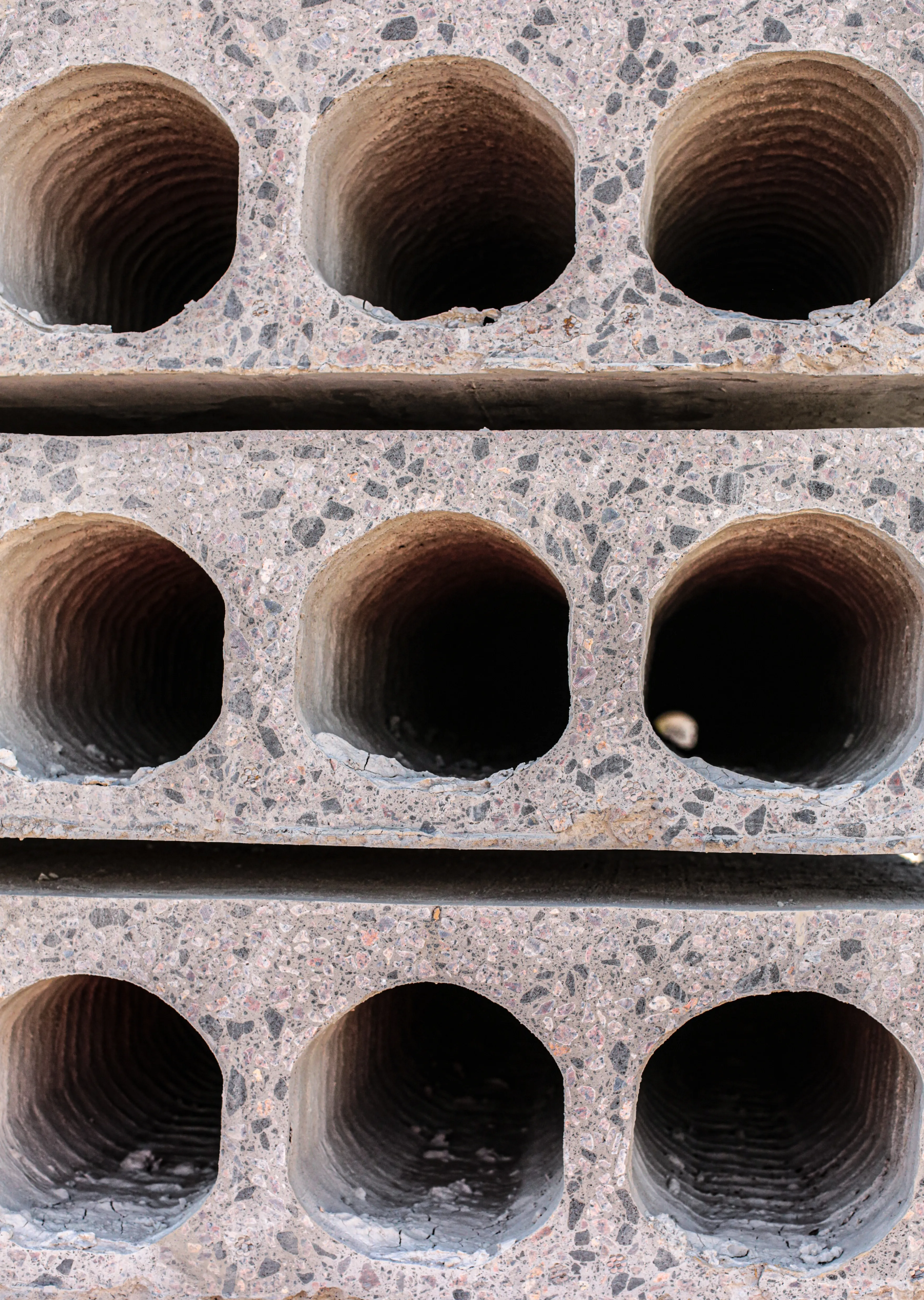

Lajes Alveolares são lajes unidirecionais, com 125 cm de largura pelo comprimento que o projeto especifica. São produzidas em alturas padrão de 15, 20, 26.5, 32, 40 e 50 cm em pistas continuas de 180 m por máquinas extrusoras de concreto, num processo contínuo.

Após a cura do concreto as lajes são cortadas nos comprimentos corretos especificados em projeto.

Foto: Gráfico de sobrecarga x vão de Lajes (Fonte: Cassol Pré-fabricados).

Foto: Tabela técnica de Lajes (Fonte: Cassol Pré-fabricados).

Vantagens das lajes pré-fabricadas:

• Mais adequada para vencer grandes vãos com o mínimo consumo de concreto.
• Possui a qualidade exigida para atender aos padrões executivos mais rigorosos.
• Pode ser utilizada para composição de estruturas em balanço, com o momento negativo sendo combatido por protensão superior na laje, ou por armadura CA-50 na capa de concreto.
•  Apresentam a superfície inferior lisa (por serem executadas em pistas metálicas), assim eliminando a necessidade de revestimento.
• Aumento na capacidade de distribuição das cargas após capeamento com tela soldada na face superior
• Os momentos negativos são absorvidos exclusivamente pela armadura frouxa inserida na capa de concreto.
• Além da utilização tradicional como lajes bi-apoiadas rotuladas, é possível a inclusão de armaduras negativas sobre os apoios para o aproveitamento dos momentos negativos na capacidade resistente do sistema, tal e qual uma estrutura convencional.

Içamento e armazenagem:

Os processos de içamento e armazenagem das lajes, consistem em deslocar o elemento utilizando equipamentos próprios para que não haja danos ao material transportado, ou seja, exclui-se qualquer risco de quebra ou qualquer danos.

Dessa forma garantimos que a qualidade estabelecida na linha de produção fabril Cassol Pré-Fabricados chegue até a montagem na obra.

Foto: Ilustração do processo de içamento de Lajes (Fonte: Cassol Pré-fabricados).

Foto: Ilustração do processo de armazenagem de Lajes (Fonte: Cassol Pré-fabricados).

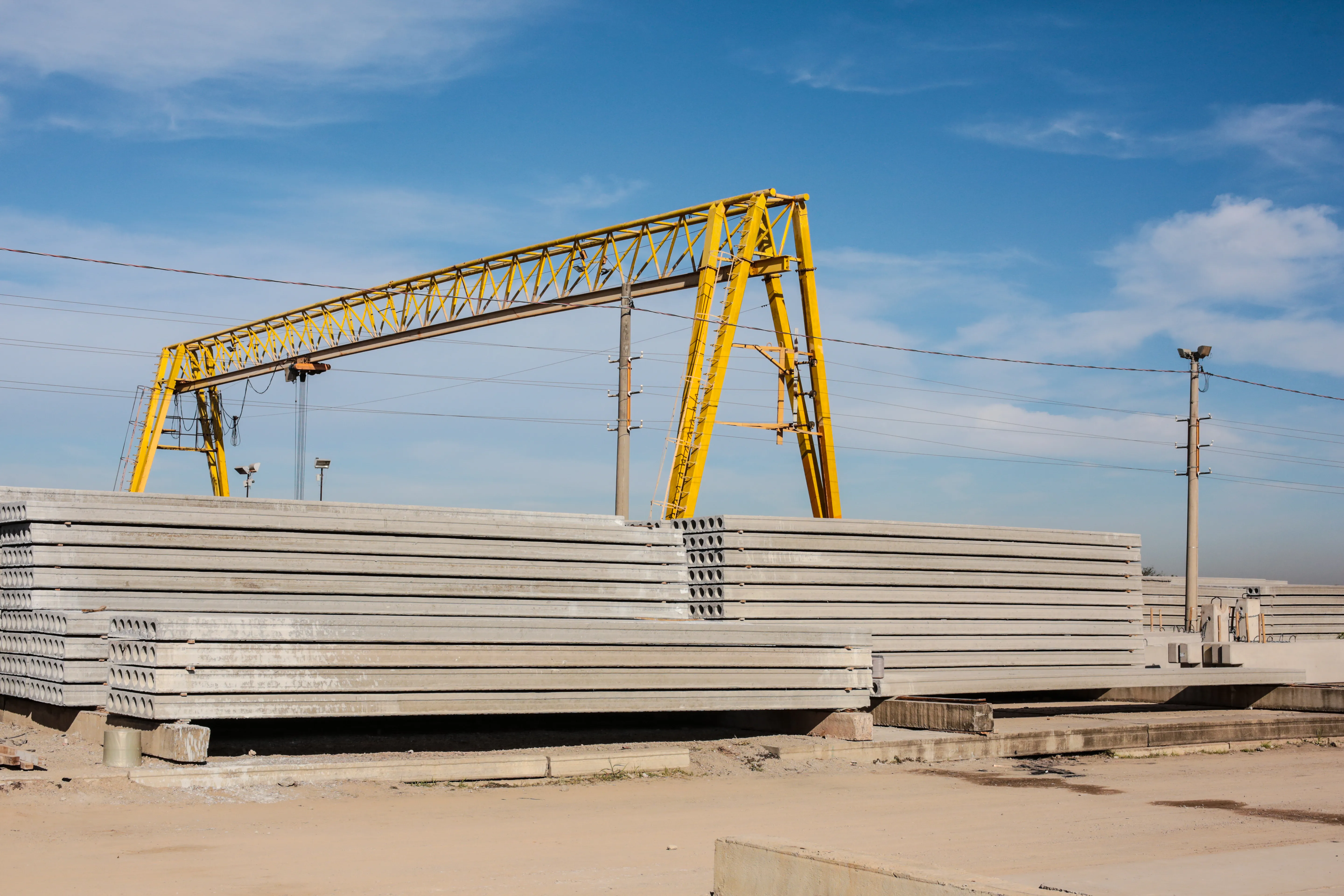

Para armazenagem, recomenda-se:

• Posicionar os apoios em terreno com boa capacidade de suporte e utilizar como calço de apoio, barrotes de madeira com dimensões adequadas para a carga da laje.
• Entre as lajes, deve-se utilizar ripas de madeira macia, evitando assim concentrações de tensões indesejáveis.
• Caso haja necessidade de armazenagem em obra, esta deve ser feita sobre solo plano, com capacidade resistente condizente com as tensões desenvolvidas no apoio.

Montagem e acabamento:

A montagem das lajes alveolares devem ser efetuadas com equipamento de guindar adequado e usando cabos de aço ou “pinças” próprias para este fim, sempre respeitando o ângulo mínimo de 60º entre o cabo e a laje para evitar o escorregamento do cabo.

Foto: Ilustração do processo de montagem das Lajes (Fonte: Cassol Pré-fabricados).

A Cassol pré-fabricados possui uma equipe técnica a disposição para auxiliar tanto na paginação dos panos de lajes quanto no projeto estrutural dos elementos.

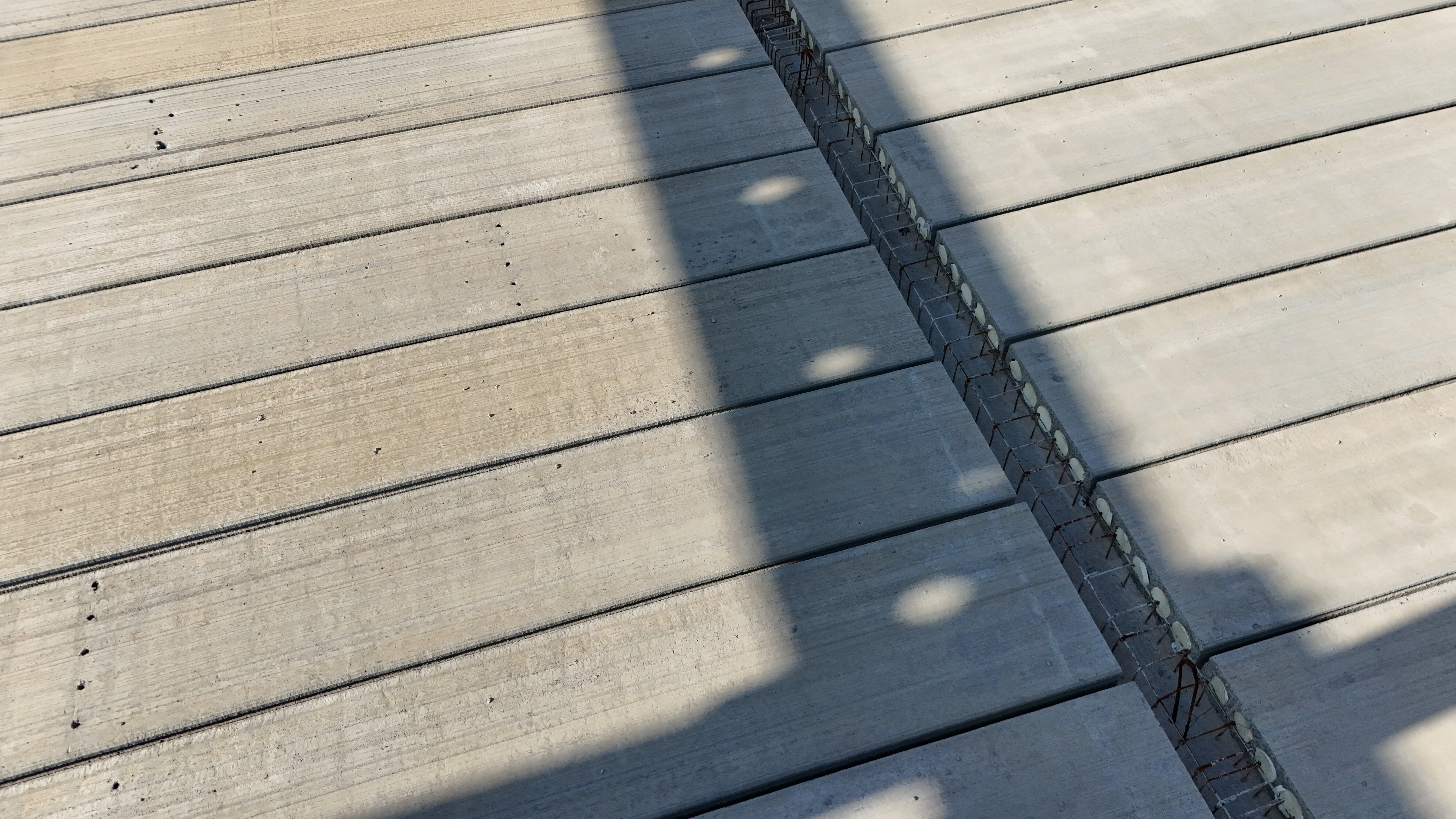

Após a montagem das lajes em obra, é necessária a execução de uma capa em concreto armado com tela para a garantia do funcionamento em conjunto de topo o pano de lajes. Esta capa é executada com concreto fck 35Mpa e tela Q138 para cargas de até 800 kg/m². Para carregamentos superiores, consulte a Cassol!

Projeto e fabricação:

Um dos principais pontos a serem observados para extrairmos o melhor desempenho da solução é a correta paginação dos painéis de laje, assim como oferecer ao mercado uma produção superior a 5000 m² diários deste elemento, atendendo as regiões sul e sudeste com a rapidez que o mercado exige.

A definição da altura do painel de laje está diretamente ligada ao par Vão x Carga a que se destina a aplicação e em projeto deve estar previsto a necessidade de se promover recortes para acomodação de elementos como pilares e shaft´s, para que a laje já seja produzida nas geometrias corretas, sendo montadas naturalmente, sem a necessidade de ajustes em obra.

Foto:Fotos do processo fabricação das Lajes (Fonte: Cassol Pré-fabricados).

Foto: Ilustração dos recortes padrões das Lajes (Fonte: Cassol Pré-fabricados).

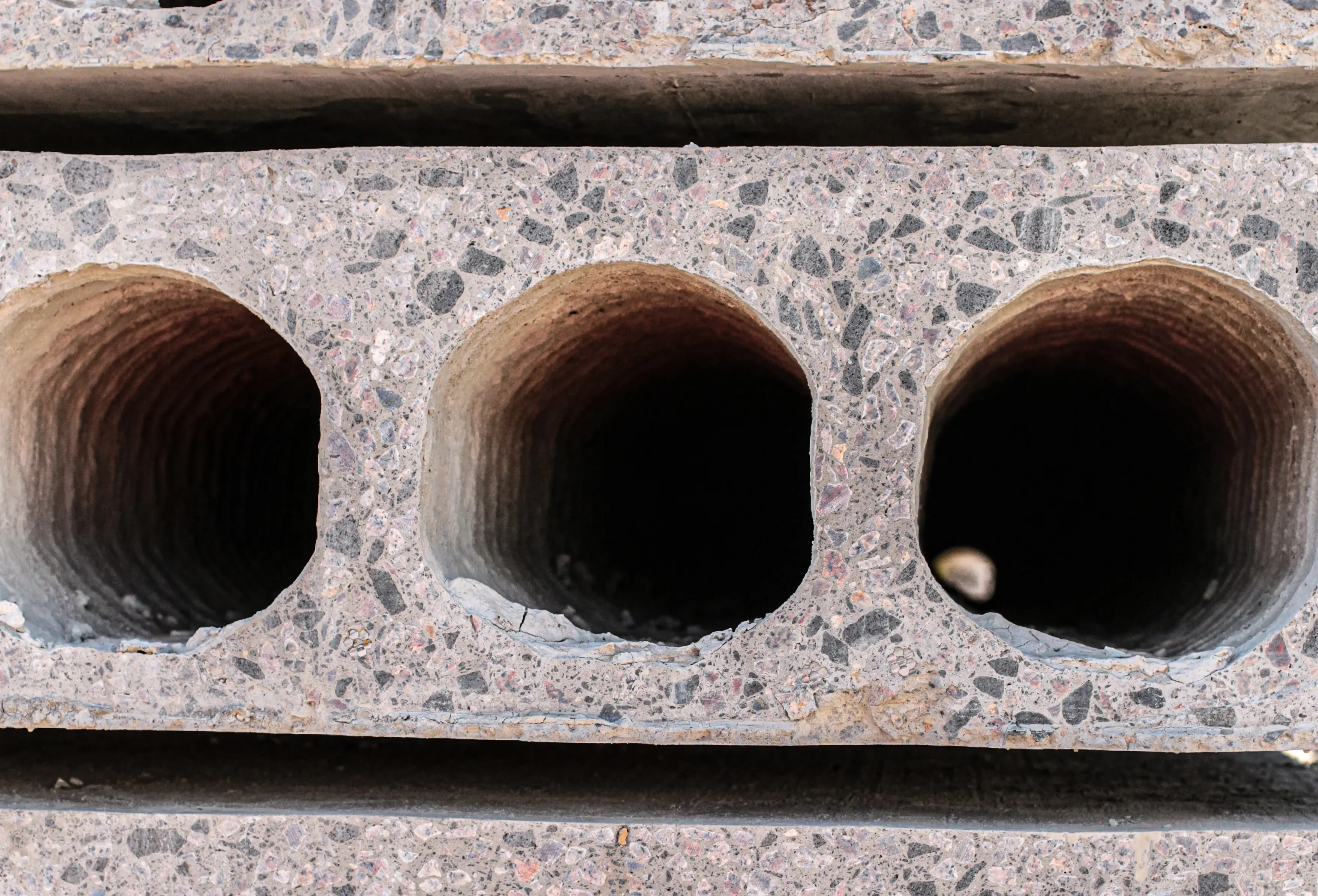

Devido à presença dos alvéolos e à tecnologia de protensão, as Lajes Alveolares Cassol oferecem alta capacidade de resistência aos esforços com o mínimo de concreto empregado.
