PAINÉIS

Painéis pré-fabricados

Elemento

Com origem na Alemanha, os painéis alveolares são considerados o elemento pré-moldado de maior aceitação no mundo.

O sucesso e consolidada aceitação do produto é resultado do conjunto de fatores:

• Otimizam a obra e geram  redução do custo e tempo.
• Possibilita maior controle de qualidade devido à industrialização do processo de execução das peças.
• Utilização de painéis alveolares reduz o peso total da estrutura, seja nas vigas e pilares como também nas fundações.
• As peças pré-fabricadas ainda são associadas a elementos que favorecem o isolamento térmico e acústico.

Características

Atualmente são disponibilizados três tipos de painéis: cortina, vedação e laje. O Grupo CASSOL oferece a solução em duas espessuras de painéis, especificadas de acordo com as particularidades da obra.

Por atingirem grandes vãos, as peças se adequam aos mais diversos layouts de projeto, podendo ser utilizada em qualquer tipo de estrutura, tais como metálica, “In Loco” e pré-fabricada de concreto.

Em geral, a modulação da laje é de 1,25m de largura, podendo ser produzidas peças especiais para a adaptação do projeto. Outra estratégia é o uso de fechamento de panos para evitar custos com recortes e acabamentos executados na obra.

Foto: Ilustração técnica de painéis alveolares (Fonte: Cassol Pré-fabricados).

Projeto e Fabricação

No processo de industrialização dos painéis alveolares, o Grupo Cassol utiliza concreto  de alto desempenho. Através de rígida avaliação de qualidade, o material é dosado e controlado para oferecer resistência característica à compressão aos 28 dias conforme projeto e aço de protensão sob a forma de cordoalha.

A produção conta com a mais avançada tecnologia ao utilizar pistas contínuas de 100, 150 ou 200 metros e são cortadas com serras diamantadas nos comprimentos indicados em projeto.

As máquinas extrusoras se movem devido à alta compactação de seu sistema de extrusão formando um bloco único.

Foto: Imagem do processo de fabricação de painéis  (Fonte: Cassol Pré-fabricados).

Içamento e armazenamento

O içamento dos painéis é feito através de guindastes sobre pneus ou esteiras e com lanças telescópicas ou treliçadas.  As peças deverão ser laçadas com cabos de aço adequados ao seu peso e comprimento, posicionadas a 30 cm de cada extremidade e com um ângulo mínimo de 45° em relação à peça.

Para evitar acidentes em caso de eventuais desgastes das garras, a recomendação é fixar cabos de aço ou cintas no perfil ou treliça metálica, na forma de laçadas, envolvendo todas as extremidades das lajes.

Somente após o posicionamento definitivo dos painéis alveolares, nas posições indicadas em projeto, os cabos devem ser aliviados e dar sequência ao procedimento desengate do conjunto.

É fundamental verificar se as vigas de apoio estão bem niveladas para evitar o desnivelamento dos painéis ao longo do comprimento e o surgimento de tensões localizadas.

Após o posicionamento das peças, caso seja necessário, as lajes devem ser niveladas até a ligação definitiva, devendo ser escoradas na parte inferior com escoras reguláveis.

Em sequência, devem ser colocados torniquetes de aço na face superior e travas com cunhas de madeira na face inferior, torcendo a amarra de arame até que a laje fique nivelada na escora.

Para o armazenamento temporário dos painéis alveolares na obra, é importante atentar-se aos apoios e o número máximo de peças no empilhamento, evitando sobrecarga.

Foto: Ilustração do processo de içamento de painéis alveolares (Fonte: Cassol Pré-fabricados)

Montagem e acabamento

Para a montagem dos painéis pré-fabricados, devemos observar:

• As peças devem ser movimentadas com o auxílio de cordas guias fixadas nas extremidades do acessório de içamento.
• As peças devem ser controladas por ajudantes no solo atuando em conjunto com o operador do guindaste e montadores.
• Os painéis devem ser posicionados de forma precisa e com o máximo cuidado para evitar impactos.

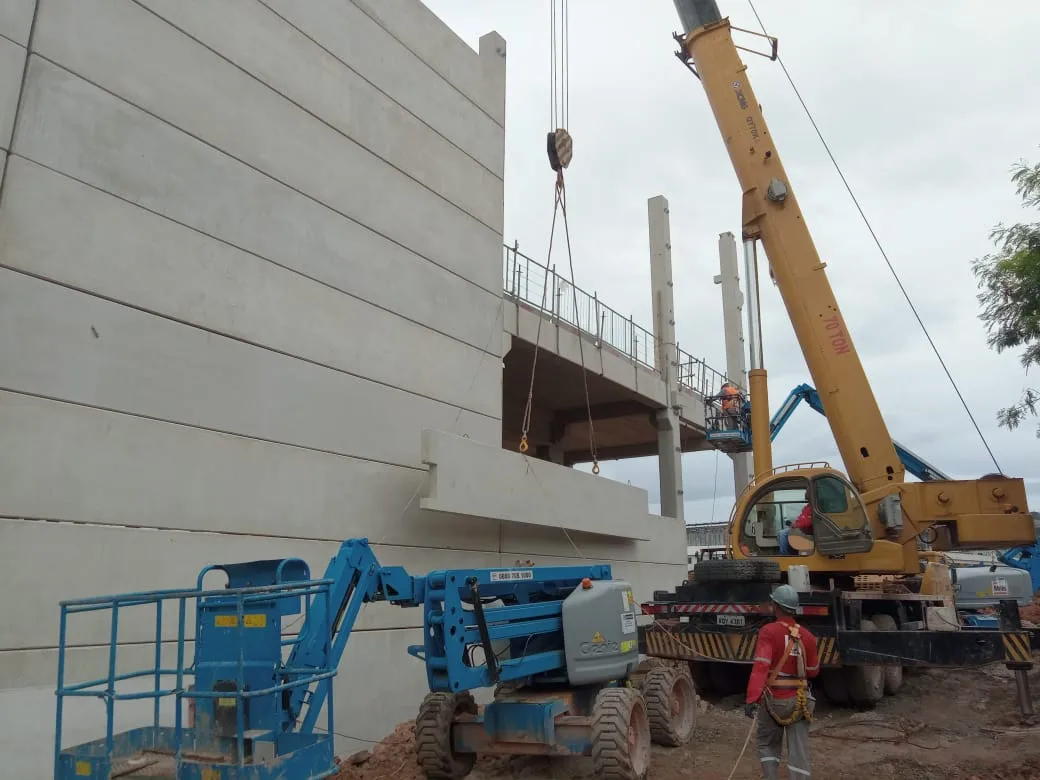

Foto: Ilustração do processo de montagem de painéis alveolares (Fonte: Cassol Pré-fabricados).

Foto: Ilustração do processo de fixação entre dois painéis pré-fabricados alveolares (Fonte: Cassol Pré-fabricados).

Foto: Ilustração do processo de acabamento de painéis pré-fabricados (Fonte: Cassol Pré-fabricados).
