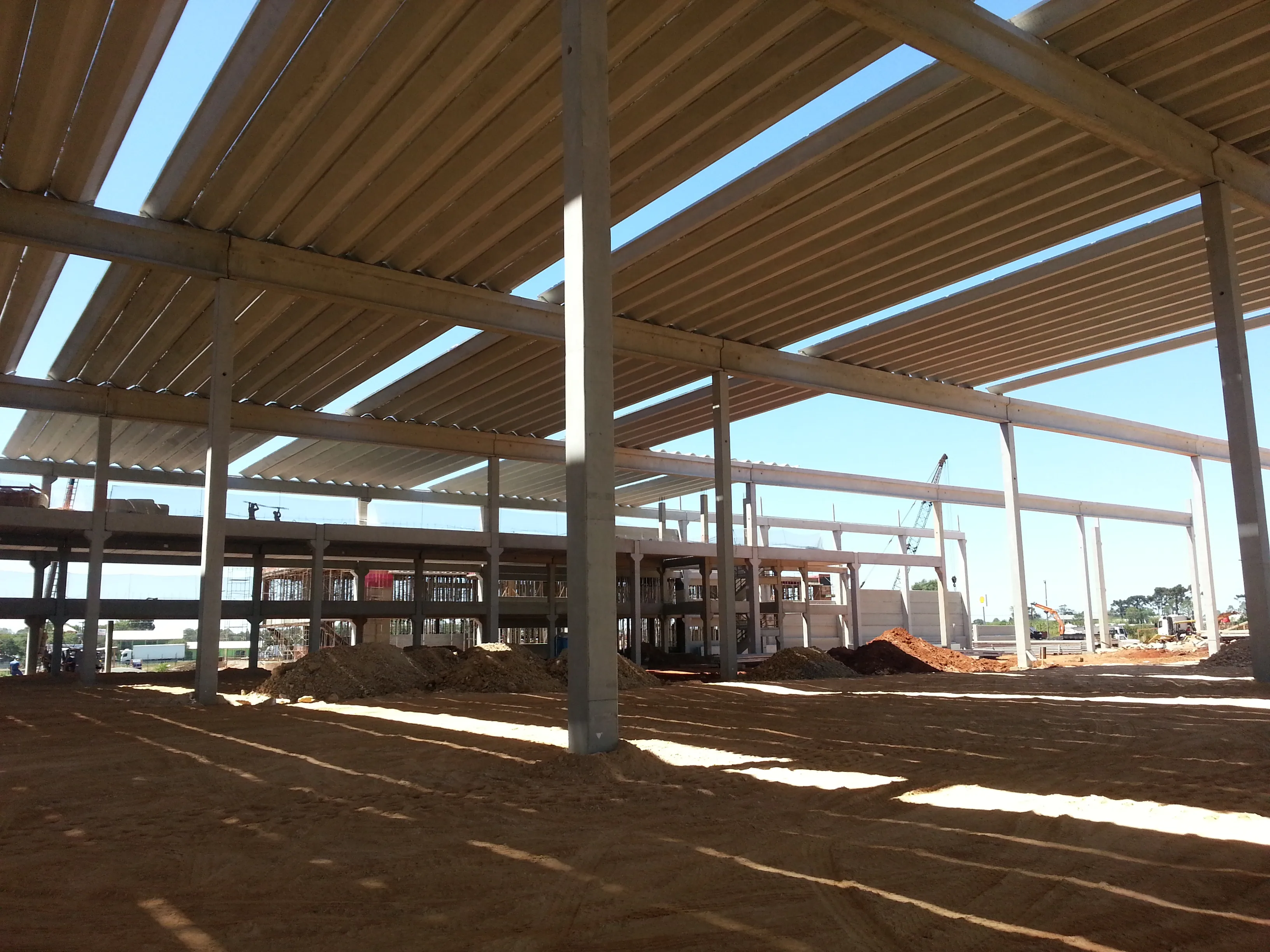

Telhas em concreto protendido
As telhas W em concreto protendido são amplamente utilizadas nas mais diversas tipologias de projetos que apresentam necessidade de escoamento de águas pluviais.
Devido à característica mais robusta, a peça destaca-se:
Características
As peças são indicadas para acomodar coberturas planas, onde o escoamento das águas é dado unicamente pela contra flecha, e existem calhas interna à obra, além de coberturas sobrepostas com caimento.
Neste caso, o recolhimento das águas pluviais é feito somente nas extremidades da edificação e a inclinação recomendada para o telhado é de 4%.
Para atender a essa demanda, a CASSOL disponibiliza telhas W em duas alturas diferentes que podem alcançar vãos de até 25 m e balanços de até 6 m.
Os sistemas são projetados com cargas de norma de 20kg/m² para instalações suspensas, tais como luminárias, tubulações e forros, e com 30 kg/m² para cargas acidentais com pendurais projetados, conforme solicitação.
Outra característica é a resistência das peças pré-moldadas que favorece a redução do “prêmio” do seguro de prédio e de conteúdo.
Quando comparada às soluções metálicas, as telhas W oferecem maior segurança e menor risco de acidentes com fogo.
Projeto e fabricação:
A fabricação deste elemento possui alguma particularidades, são executados com uma espécie de contraflecha, decorrente da própria forma, que possibilita o fácil escoamento de águas pluviais.
Outra característica favorável desse tipo de elemento é que, aproveitando o fato de a superfície ser regrada, os cabos de protensão têm desenvolvimento retilíneo e produzem efeito de excentricidade variável ao longo do vão.

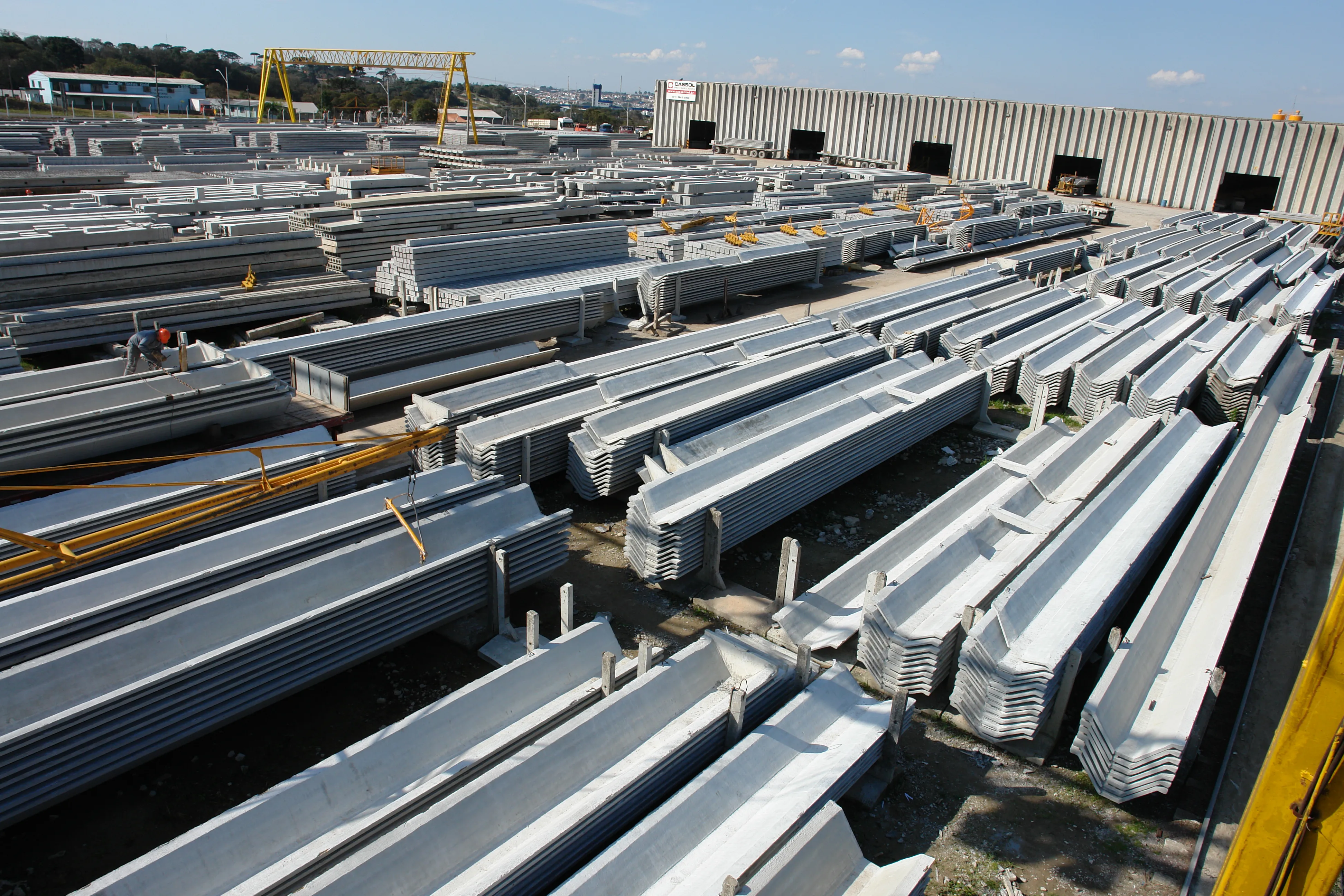

Içamento e armazenamento:
Para o içamento, as telhas W Telhas são projetadas com pontos determinados para a inserção de alças em aço tipo CP-190 que facilita o manuseio e armazenamento.

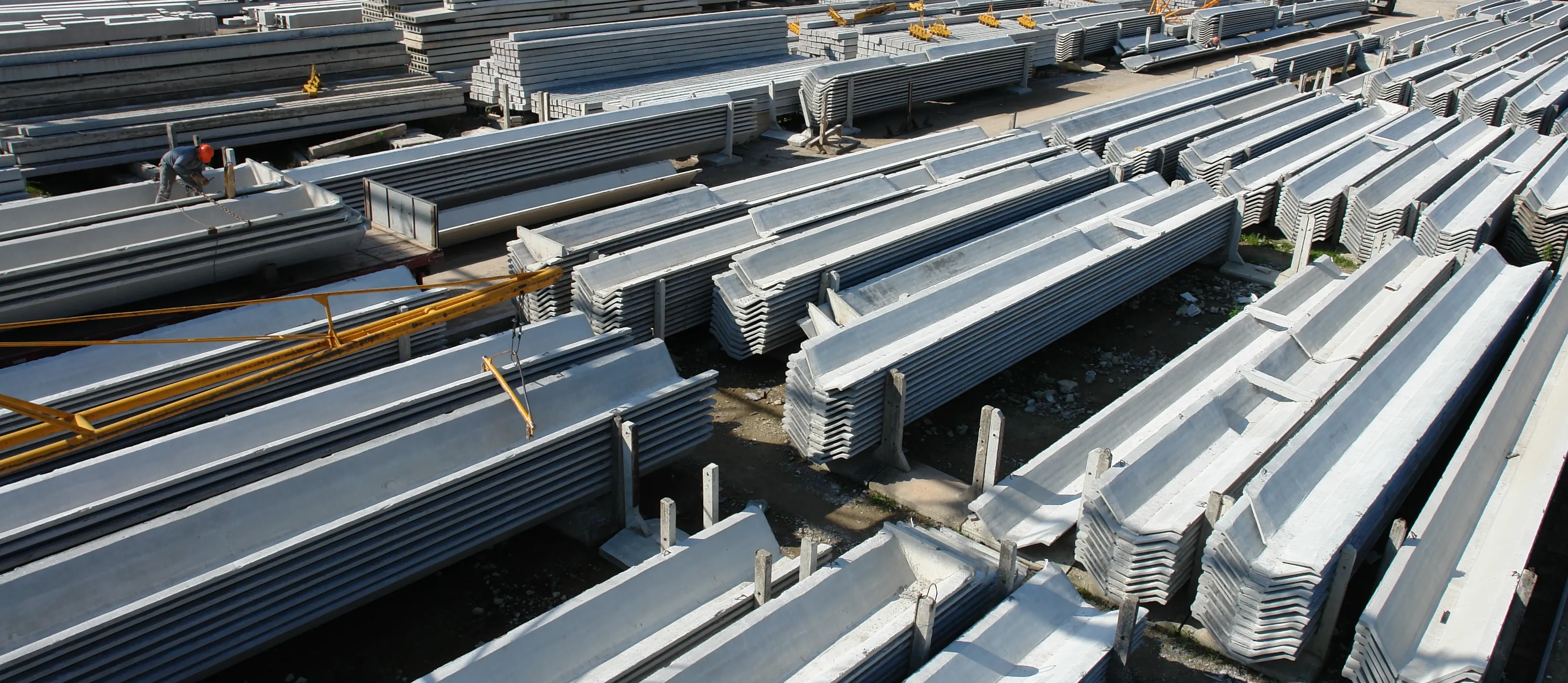

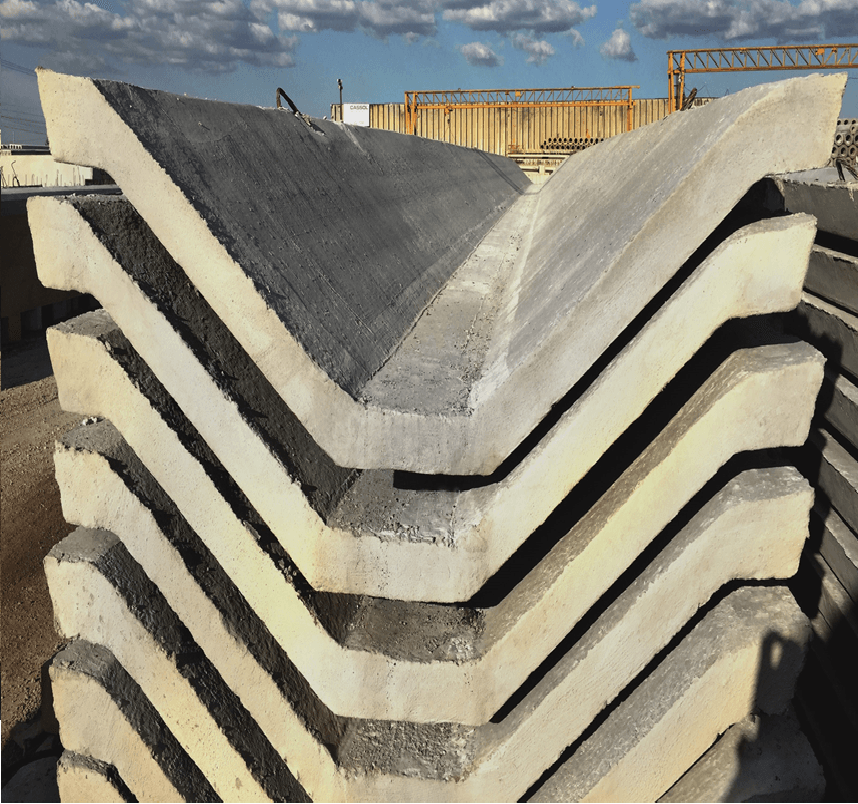

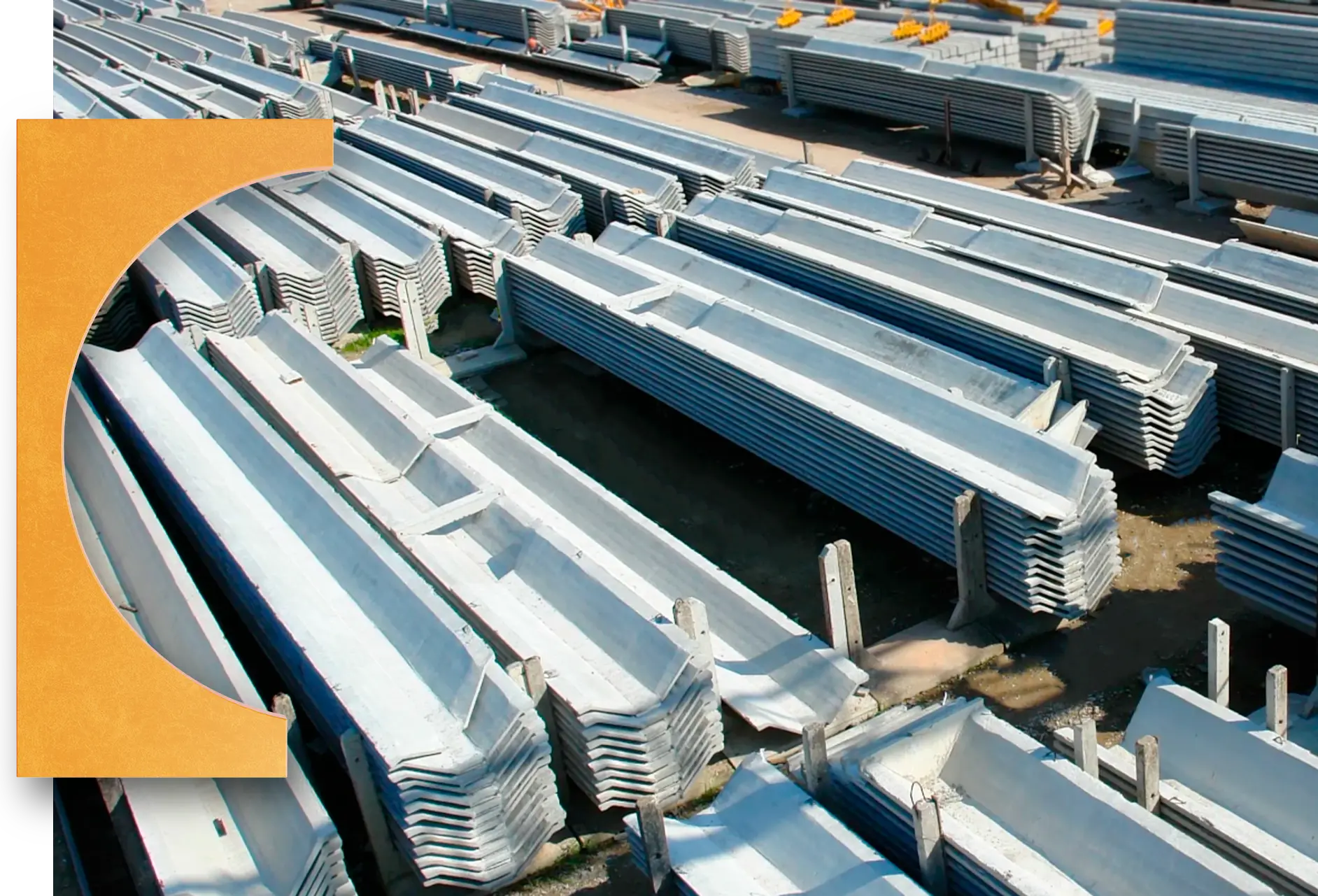

Quando necessário, o empilhamento deve ser intercalado com calços de madeira maciça.
A quantidade máxima de peças sobrepostas é de XX telhas. Porém, é importante que as pilhas estejam apoiadas sobre solo plano e com capacidade de suporte adequado à carga de apoio.
Montagem e acabamento:

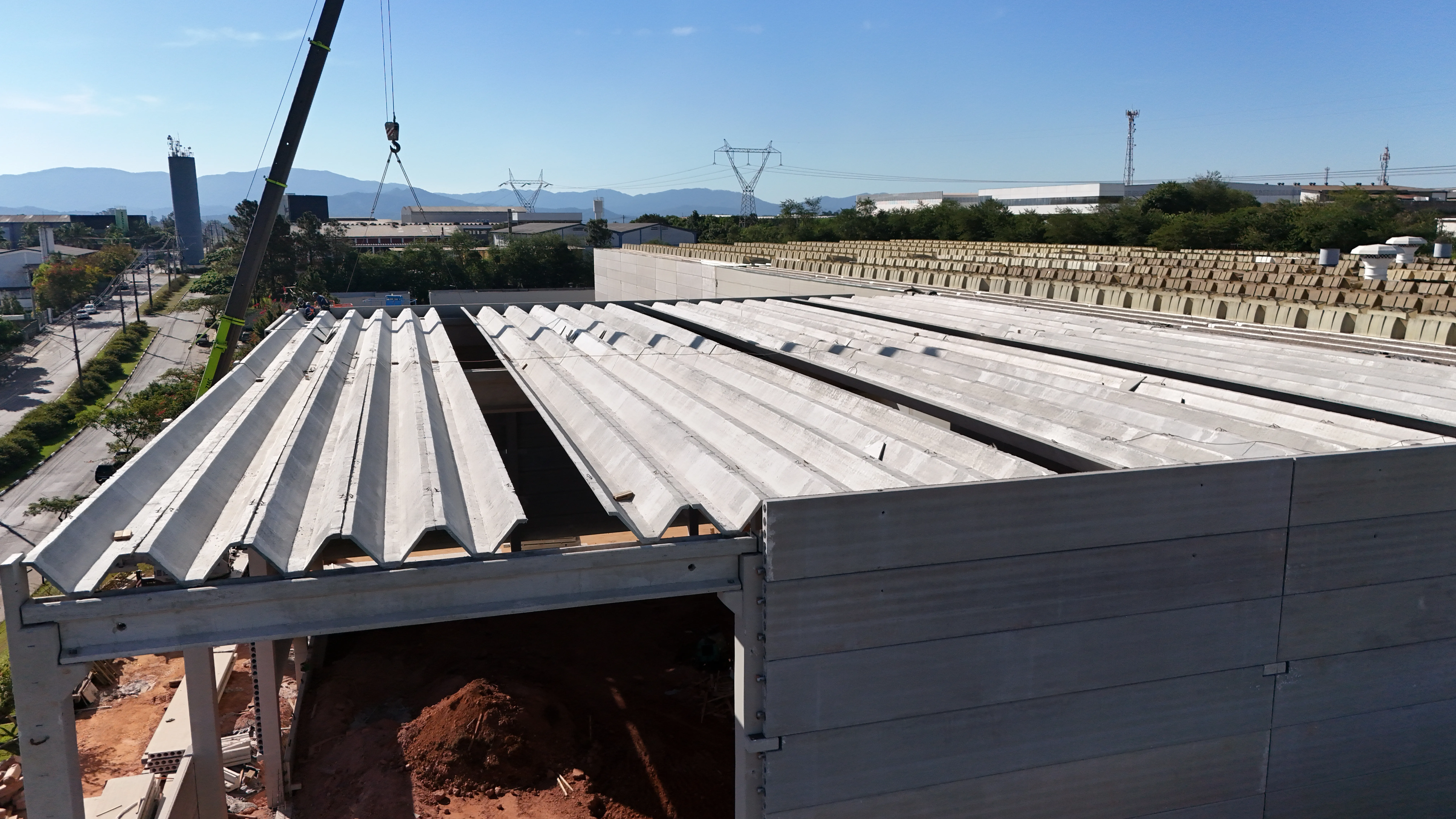

O processo de montagem inicia logo após o posicionamento definitivo das telhas W. Para a execução é necessária solda entre os insertos metálicos posicionados na borda das peças.
Durante a soldagem também são também colocados os pendurais em aço galvanizado para suporte das instalações sob o telhado.
Sobre a junta entre as telhas é aplicada manta butílica em alumínio para a total vedação do telhado.
É importante que após a instalação da manta não haja mais nenhuma interferência ou instalação para evitar possíveis danos à manta e infiltrações indesejadas.
Para facilitar o escoamento de águas pluviais, as peças pré-fabricadas podem ser dispostas na posição inclinada em direção ao vão.
Outra opção é o uso da contra flecha na forma ou mediante protensão.
Em geral as telhas W apresentam a seção constante ao longo do vão.
No entanto, conforme as características do projeto como distribuição dos momentos fletores ou até mesmo pela sua funcionalidade, é possível haver variação nas seções.
